A-Serie
Der kompakte Türluftschleier zur Energieeinsparung

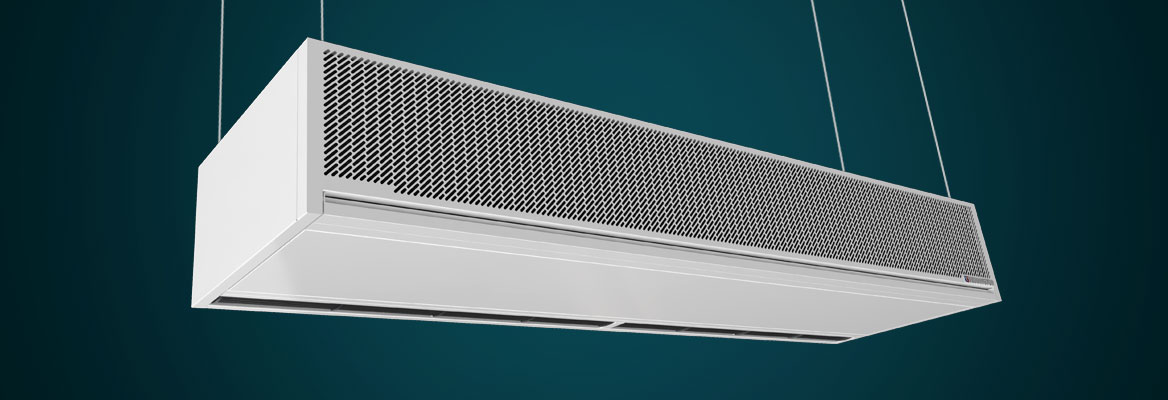

Die Teddington A-Serie ist ein kompakter Türluftschleier, der speziell für den Energieeinsatz in stark frequentierten Shop- und Business-Eingängen entwickelt wurde und eine spürbare Verbesserung des Raumkomforts bei gleichzeitiger Reduzierung des Energieverbrauchs bewirkt. Ausgestattet mit dem CORRIGO® Ausblassystem erzeugt die A-Serie einen gleichmäßigen und kräftigen Luftstrom, der Türhöhen bis zu 3,00 m wirksam abschirmt und so den Wärmeverlust deutlich verringert.
Die hängend montierte Luftschleieranlage überzeugt durch ihr schlankes, klassisches Design und lässt sich flexibel in unterschiedliche Einbausituationen integrieren, von sichtbarer Montage über Zwischendeckenlösungen bis zur unauffälligen Einbindung in architektonische Raumkonzepte.
Durch die Kombination aus hochwertigen Materialien, „Made in Germany“ Fertigung und wählbaren Ventilatortechnologien (AC oder EC) bietet die A-Serie eine langlebige und wirtschaftliche Lösung für moderne Eingangsbereiche. Ob als Umluftgerät oder mit zusätzlichen Heizoptionen wie Warmwasser (PWW), Elektro oder VRF-Systemen – diese Luftschleieranlage vereint technische Vielfalt mit zuverlässiger Funktionalität.
Effektivität und Zuverlässigkeit
Hohe Wirtschaftlichkeit
Die CORRIGO® Lamelle liefert die Grundlage für eine hohe Wirtschaftlichkeit.
Höchste Qualität
Unsere Türluftschleier sind "Made in Germany" und erfüllen höchste Qualitätsansprüche.
Teddington funktioniert.
Nur wenn der Luftschleier bis zur Türkante reicht, wird die Tür wirkungsvoll abgeschirmt.
Technische Daten
Zahlreiche Bauformen für jede Gebäudesituation
Je nach Gebäudesituation oder Kundenwunsch werden unsere Türluftschleier der A-Serie in verschiedenen Bauformen produziert.
A-Serie S
Kompakter Luftschleier zur horizontalen Montage im Sichtbereich
Der horizontale Türluftschleier der A-Serie in Bauform S ist die klassische Lösung für eine effektive Trennung von Innen- und Außenluft. Mit seiner stirnseitigen Ansaugung kann er entweder unmittelbar über der Tür oder auch bis zur maximal empfohlenen Montagehöhe installiert werden.
Leistungsklasse 1: Bis 2,30 m Höhe
| Daten Leistungsklasse 1 | A-S-1-100 | A-S-1-150 | A-S-1-200 | A-S-1-250 | A-S-1-300 |
|---|---|---|---|---|---|
| Breite (cm) | 100 | 150 | 200 | 250 | 300 |
| Höhe (cm) | 29 | 29 | 29 | 29 | 29 |
| Tiefe (cm) | 56 | 56 | 56 | 56 | 56 |
| Max. empfohlene Einbauhöhe (m) | 2,30 | 2,30 | 2,30 | 2,30 | 2,30 |
| Max. Nennvolumenstrom (m3/h) | 1700 | 1800 | 2550 | 3450 | 4100 |
| Mittlere Ausblasgeschwindigkeit (m/s) | 8,0 | 8,0 | 8,0 | 8,0 | 8,0 |
| Schalldruckpegel in 3 m Entfernung (dB(A))* | 50,5 | 49,5 | 50,5 | 51,5 | 52,5 |
| Heizleistung PWW 70/50, In: 20°C, Aus: 32°C (kW) | 7,2 | 7,7 | 11,0 | 15,0 | 17,7 |
| * Datenangaben basierend auf Messungen gemäß ISO 27327 durch das Institut für Luft- und Kältetechnik (ILK), Dresden | |||||
Leistungsklasse 2: Bis 2,60 m Höhe
| Daten Leistungsklasse 2 | A-S-2-100 | A-S-2-150 | A-S-2-200 | A-S-2-250 | A-S-2-300 |
|---|---|---|---|---|---|
| Breite (cm) | 100 | 150 | 200 | 250 | 300 |
| Höhe (cm) | 29 | 29 | 29 | 29 | 29 |
| Tiefe (cm) | 56 | 56 | 56 | 56 | 56 |
| Max. empfohlene Einbauhöhe (m) | 2,60 | 2,60 | 2,60 | 2,60 | 2,60 |
| Max. Nennvolumenstrom (m3/h) | 1700 | 2600 | 3450 | 4300 | 5200 |
| Mittlere Ausblasgeschwindigkeit (m/s) | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 |
| Schalldruckpegel in 3 m Entfernung (dB(A))* | 50,5 | 51,5 | 52,5 | 53,5 | 55,5 |
| Heizleistung PWW 70/50, In: 20°C, Aus: 32°C (kW) | 7,2 | 11,4 | 13,8 | 17,8 | 22,3 |
| * Datenangaben basierend auf Messungen gemäß ISO 27327 durch das Institut für Luft- und Kältetechnik (ILK), Dresden | |||||
Leistungsklasse 3: Bis 3,00 m Höhe
| Daten Leistungsklasse 3 | A-S-3-100 | A-S-3-150 | A-S-3-200 | A-S-3-250 | A-S-3-300 |
|---|---|---|---|---|---|
| Breite (cm) | 100 | 150 | 200 | 250 | 300 |
| Höhe (cm) | 29 | 29 | 29 | 29 | 29 |
| Tiefe (cm) | 56 | 56 | 56 | 56 | 56 |
| Max. empfohlene Einbauhöhe (m) | 3,00 | 3,00 | 3,00 | 3,00 | 3,00 |
| Max. Nennvolumenstrom (m3/h) | 2550 | 3400 | 4950 | 5950 | 6950 |
| Mittlere Ausblasgeschwindigkeit (m/s) | 10,5 | 10,5 | 10,5 | 10,5 | 10,5 |
| Schalldruckpegel in 3 m Entfernung (dB(A))* | 51,5 | 52,5 | 53,5 | 54,5 | 56,5 |
| Heizleistung PWW 70/50, In: 20°C, Aus: 32°C (kW) | 11,2 | 14,8 | 21,1 | 23,0 | 28,6 |
| * Datenangaben basierend auf Messungen gemäß ISO 27327 durch das Institut für Luft- und Kältetechnik (ILK), Dresden | |||||
A-Serie U
Kompakter Luftschleier zur Sicht- oder Zwischendeckenmontage
Die unterseitige Ansaugung des Türluftschleiers in Bauform U ist ideal, wenn die stirnseitige Ansaugung nicht funktioniert (z.B. wegen einer Deckenkonstruktion). Mit einem Einbaurahmen kann der Luftschleier unauffällig in der Zwischendecke installiert werden.
Leistungsklasse 1: Bis 2,30 m Höhe
| Leistungsklasse 1 | A-U-1-100 | A-U-1-150 | A-U-1-200 | A-U-1-250 | A-U-1-300 |
|---|---|---|---|---|---|
| Breite (cm) | 100 | 150 | 200 | 250 | 300 |
| Höhe (cm) | 29 | 29 | 29 | 29 | 29 |
| Tiefe (cm) | 84 | 84 | 84 | 84 | 84 |
| Max. empfohlene Einbauhöhe (m) | 2,30 | 2,30 | 2,30 | 2,30 | 2,30 |
| Max. Nennvolumenstrom (m3/h) | 1700 | 1800 | 2550 | 3450 | 4100 |
| Mittlere Ausblasgeschwindigkeit (m/s) | 8,0 | 8,0 | 8,0 | 8,0 | 8,0 |
| Schalldruckpegel in 3 m Entfernung (dB(A)* | 50,5 | 49,5 | 50,5 | 51,5 | 52,5 |
| Heizleistung PWW 70/50, In: 20°C, Aus: 32°C (kW) | 7,2 | 7,7 | 11,0 | 15,0 | 17,7 |
| * Datenangaben basierend auf Messungen gemäß ISO 27327 durch das Institut für Luft- und Kältetechnik (ILK), Dresden | |||||
Leistungsklasse 2: Bis 2,60 m Höhe
| Leistungsklasse 2 | A-U-2-100 | A-U-2-150 | A-U-2-200 | A-U-2-250 | A-U-2-300 |
|---|---|---|---|---|---|
| Breite (cm) | 100 | 150 | 200 | 250 | 300 |
| Höhe (cm) | 29 | 29 | 29 | 29 | 29 |
| Tiefe (cm) | 84 | 84 | 84 | 84 | 84 |
| Max. empfohlene Einbauhöhe (m) | 2,60 | 2,60 | 2,60 | 2,60 | 2,60 |
| Max. Nennvolumenstrom (m3/h) | 1700 | 2600 | 3450 | 4300 | 5200 |
| Mittlere Ausblasgeschwindigkeit (m/s) | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 |
| Schalldruckpegel in 3 m Entfernung (dB(A)* | 50,5 | 51,5 | 52,5 | 53,5 | 55,5 |
| Heizleistung PWW 70/50, In: 20°C, Aus: 32°C (kW) | 7,2 | 11,4 | 13,8 | 17,8 | 22,3 |
| * Datenangaben basierend auf Messungen gemäß ISO 27327 durch das Institut für Luft- und Kältetechnik (ILK), Dresden | |||||
Leistungsklasse 3: Bis 3,00 m Höhe
| Leistungsklasse 3 | A-U-3-100 | A-U-3-150 | A-U-3-200 | A-U-3-250 | A-U-3-300 |
|---|---|---|---|---|---|
| Breite (cm) | 100 | 150 | 200 | 250 | 300 |
| Höhe (cm) | 29 | 29 | 29 | 29 | 29 |
| Tiefe (cm) | 84 | 84 | 84 | 84 | 84 |
| Max. empfohlene Einbauhöhe (m) | 3,00 | 3,00 | 3,00 | 3,00 | 3,00 |
| Max. Nennvolumenstrom (m3/h) | 2550 | 3400 | 4950 | 5950 | 6950 |
| Mittlere Ausblasgeschwindigkeit (m/s) | 10,5 | 10,5 | 10,5 | 10,5 | 10,5 |
| Schalldruckpegel in 3 m Entfernung (dB(A)* | 51,5 | 52,5 | 53,5 | 54,5 | 56,5 |
| Heizleistung PWW 70/50, In: 20°C, Aus: 32°C (kW) | 11,2 | 14,8 | 21,1 | 23,0 | 28,6 |
| * Datenangaben basierend auf Messungen gemäß ISO 27327 durch das Institut für Luft- und Kältetechnik (ILK), Dresden | |||||
A-Serie Z
Kompakter Luftschleier für die Zwischendeckenmontage
Der horizontale Türluftschleier der Bauform Z ist die passende Lösung, wenn der Türluftschleier im Eingangsbereich nicht sichtbar sein soll. Ausschließlich die Ausblas- und Ansaugöffnungen sind an der Zwischendecke sichtbar.
Leistungsklasse 1: Bis 2,30 m Höhe
| Leistungsklasse 1 | A-Z-1-100 | A-Z-1-150 | A-Z-1-200 | A-Z-1-250 | A-Z-1-300 |
|---|---|---|---|---|---|
| Breite (cm) | 100 | 150 | 200 | 250 | 300 |
| Höhe (cm) | 37 | 37 | 37 | 37 | 37 |
| Tiefe (cm) | 84 | 84 | 84 | 84 | 84 |
| Max. empfohlene Einbauhöhe (m) | 2,30 | 2,30 | 2,30 | 2,30 | 2,30 |
| Max. Nennvolumenstrom (m3/h) | 1700 | 1800 | 2550 | 3450 | 4100 |
| Mittlere Ausblasgeschwindigkeit (m/s) | 8,0 | 8,0 | 8,0 | 8,0 | 8,0 |
| Schalldruckpegel in 3 m Entfernung (dB(A)* | 50,5 | 49,5 | 50,5 | 51,5 | 52,5 |
| Heizleistung PWW 70/50, In: 20°C, Aus: 32°C (kW) | 7,2 | 7,7 | 11,0 | 15,0 | 17,7 |
| * Datenangaben basierend auf Messungen gemäß ISO 27327 durch das Institut für Luft- und Kältetechnik (ILK), Dresden | |||||
Leistungsklasse 2: Bis 2,60 m Höhe
| Leistungsklasse 2 | A-Z-2-100 | A-Z-2-150 | A-Z-2-200 | A-Z-2-250 | A-Z-2-300 |
|---|---|---|---|---|---|
| Breite (cm) | 100 | 150 | 200 | 250 | 300 |
| Höhe (cm) | 37 | 37 | 37 | 37 | 37 |
| Tiefe (cm) | 84 | 84 | 84 | 84 | 84 |
| Max. empfohlene Einbauhöhe (m) | 2,60 | 2,60 | 2,60 | 2,60 | 2,60 |
| Max. Nennvolumenstrom (m3/h) | 1700 | 2600 | 3450 | 4300 | 5200 |
| Mittlere Ausblasgeschwindigkeit (m/s) | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 |
| Schalldruckpegel in 3 m Entfernung (dB(A)* | 50,5 | 51,5 | 52,5 | 53,5 | 55,5 |
| Heizleistung PWW 70/50, In: 20°C, Aus: 32°C (kW) | 7,2 | 11,4 | 13,8 | 17,8 | 22,3 |
| * Datenangaben basierend auf Messungen gemäß ISO 27327 durch das Institut für Luft- und Kältetechnik (ILK), Dresden | |||||
Leistungsklasse 3: Bis 3,00 m Höhe
| Leistungsklasse 3 | A-Z-3-100 | A-Z-3-150 | A-Z-3-200 | A-Z-3-250 | A-Z-3-300 |
|---|---|---|---|---|---|
| Breite (cm) | 100 | 150 | 200 | 250 | 300 |
| Höhe (cm) | 37 | 37 | 37 | 37 | 37 |
| Tiefe (cm) | 84 | 84 | 84 | 84 | 84 |
| Max. empfohlene Einbauhöhe (m) | 3,00 | 3,00 | 3,00 | 3,00 | 3,00 |
| Max. Nennvolumenstrom (m3/h) | 2550 | 3400 | 4950 | 5950 | 6950 |
| Mittlere Ausblasgeschwindigkeit (m/s) | 10,5 | 10,5 | 10,5 | 10,5 | 10,5 |
| Schalldruckpegel in 3 m Entfernung (dB(A)* | 51,5 | 52,5 | 53,5 | 54,5 | 56,5 |
| Heizleistung PWW 70/50, In: 20°C, Aus: 32°C (kW) | 11,2 | 14,8 | 21,1 | 23,0 | 28,6 |
| * Datenangaben basierend auf Messungen gemäß ISO 27327 durch das Institut für Luft- und Kältetechnik (ILK), Dresden | |||||
A-Serie ZS
Kompakter Luftschleier zur nahezu unsichtbaren Zwischendeckenmontage
Der Türluftschleier in der Bauform ZS hat den Ansaugbereich innerhalb der Zwischendecke. Ausschließlich die Ausblasöffnung ist unterhalb der Zwischendecke zu sehen. Neben dem sehr geräuscharmen Betrieb aufgrund der Integration in der Zwischendecke ist dieser Türluftschleier fast nicht sichtbar.
Leistungsklasse 1: Bis 2,30 m Höhe
| Leistungsklasse 1 | A-ZS-1-100 | A-ZS-1-150 | A-ZS-1-200 | A-ZS-1-250 | A-ZS-1-300 |
|---|---|---|---|---|---|
| Breite (cm) | 100 | 150 | 200 | 250 | 300 |
| Höhe (cm) | 37 | 37 | 37 | 37 | 37 |
| Tiefe (cm) | 56 | 56 | 56 | 56 | 56 |
| Max. empfohlene Einbauhöhe (m) | 2,30 | 2,30 | 2,30 | 2,30 | 2,30 |
| Max. Nennvolumenstrom (m3/h) | 1700 | 1800 | 2550 | 3450 | 4100 |
| Mittlere Ausblasgeschwindigkeit (m/s) | 8,0 | 8,0 | 8,0 | 8,0 | 8,0 |
| Schalldruckpegel in 3 m Entfernung (dB(A)* | 50,5 | 49,5 | 50,5 | 51,5 | 52,5 |
| Heizleistung PWW 70/50, In: 20°C, Aus: 32°C (kW) | 7,2 | 7,7 | 11,0 | 15,0 | 17,7 |
| * Datenangaben basierend auf Messungen gemäß ISO 27327 durch das Institut für Luft- und Kältetechnik (ILK), Dresden | |||||
Leistungsklasse 2: Bis 2,60 m Höhe
| Leistungsklasse 2 | A-ZS-2-100 | A-ZS-2-150 | A-ZS-2-200 | A-ZS-2-250 | A-ZS-2-300 |
|---|---|---|---|---|---|
| Breite (cm) | 100 | 150 | 200 | 250 | 300 |
| Höhe (cm) | 37 | 37 | 37 | 37 | 37 |
| Tiefe (cm) | 56 | 56 | 56 | 56 | 56 |
| Max. empfohlene Einbauhöhe (m) | 2,60 | 2,60 | 2,60 | 2,60 | 2,60 |
| Max. Nennvolumenstrom (m3/h) | 1700 | 2600 | 3450 | 4300 | 5200 |
| Mittlere Ausblasgeschwindigkeit (m/s) | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 |
| Schalldruckpegel in 3 m Entfernung (dB(A)* | 50,5 | 51,5 | 52,5 | 53,5 | 55,5 |
| Heizleistung PWW 70/50, In: 20°C, Aus: 32°C (kW) | 7,2 | 11,4 | 13,8 | 17,8 | 22,3 |
| * Datenangaben basierend auf Messungen gemäß ISO 27327 durch das Institut für Luft- und Kältetechnik (ILK), Dresden | |||||
Leistungsklasse 3: Bis 3,00 m Höhe
| Leistungsklasse 3 | A-ZS-3-100 | A-ZS-3-150 | A-ZS-3-200 | A-ZS-3-250 | A-ZS-3-300 |
|---|---|---|---|---|---|
| Breite (cm) | 100 | 150 | 200 | 250 | 300 |
| Höhe (cm) | 37 | 37 | 37 | 37 | 37 |
| Tiefe (cm) | 56 | 56 | 56 | 56 | 56 |
| Max. empfohlene Einbauhöhe (m) | 3,00 | 3,00 | 3,00 | 3,00 | 3,00 |
| Max. Nennvolumenstrom (m3/h) | 2550 | 3400 | 4950 | 5950 | 6950 |
| Mittlere Ausblasgeschwindigkeit (m/s) | 10,5 | 10,5 | 10,5 | 10,5 | 10,5 |
| Schalldruckpegel in 3 m Entfernung (dB(A)* | 51,5 | 52,5 | 53,5 | 54,5 | 56,5 |
| Heizleistung PWW 70/50, In: 20°C, Aus: 32°C (kW) | 11,2 | 14,8 | 21,1 | 23,0 | 28,6 |
| * Datenangaben basierend auf Messungen gemäß ISO 27327 durch das Institut für Luft- und Kältetechnik (ILK), Dresden | |||||
Durchdachtes Design, erstklassige Fertigung
Die schmalen Gehäusemaße der A-Serie und die einfache Montage sorgen dafür, dass die Geräte schnell über der Tür installiert werden können.
Hochwertige Pulverbeschichtung, individuelle Farben möglich.
1 of 6Durch die vollständige CNC-Fertigung der Gehäusebauteile sind höchste Passgenauigkeit und gleichbleibend hohe Qualität gewährleistet.
Das Design entspricht höchsten ästhetischen Ansprüchen.
2 of 6Das Ansauggitter aus Blech mit diagonaler Langlochstanzung ist strömungsgünstig geformt und bietet eine ansprechende Optik.
3 of 6Das Ausblaselement ist in beide Richtungen schwenkbar – so kann der Luftschleier den örtlichen Gegebenheiten individuell angepasst werden.
4 of 6Die Ausblasöffnung des CORRIGO® Ausblassystems erstreckt sich nahezu über die gesamte Gerätelänge. Bei einer Reihenbauweise mit mehreren Geräten ist so eine maximale Effizienz gegeben.
5 of 6Durch eine separate Klappe, die ohne Werkzeug zu öffnen ist, kann die Filterwartung mit wenigen Handgriffen erledigt werden.
6 of 6Umfangreiches Zubehör
Für unsere Türluftschleier steht eine große Auswahl an Zubehör zur Verfügung – von Kontaktschaltern und Thermostaten über Temperaturfühler und Ventile bis hin zu praktischem Montagezubehör. Damit lassen sich die Geräte optimal an Ihre Anforderungen anpassen.
Komfort Deckenhalterung
Die Komfort-Deckenhalterung ermöglicht eine stabile Mehrpunktmontage des Türluftschleiers und mindert Vibrationen sowie Geräusche.
Aufhängeverkleidung
Die AVS-Aufhängeverkleidung verdeckt Zuleitungen und Gewindestangen des Türluftschleiers und sorgt so für ein sauberes, hochwertiges Erscheinungsbild.
Schalldämmende Auskleidung
Der Türluftschleier kann zusätzlich mit einer schalldämmenden Auskleidung versehen werden, die das ohnehin leise Betriebsgeräusch noch weiter reduziert.
RAL 7011
Eisengrau
RAL 9005
Tiefschwarz
RAL 9006
Weißaluminium
RAL 9010
Reinweiß
Black grey Metallic
Metallic-Feinstruktur / Matt
DB 703
Dunkelgrau
Individuelle Gerätefarbe
Teddington Luftschleieranlagen werden hochwertig pulverbeschichtet. Standardmäßig werden unsere Geräte in der Farbe RAL 9016 Verkehrsweiß gefertigt. Auf Wunsch können Sie gegen einen geringen Aufpreis aus sechs zeitlosen Farben wählen. – Sie möchten eine ganz besondere Farbe? Sprechen Sie mit uns gerne über Ihre Wunschfarbe.
Anwendungsbeispiele
TSC 3-E / TSC 5 Steuerung
Die TSC 3-E / TSC 5 Steuerungen gewährleisten mit ihrer 3- bzw. 5-stufigen elektronischen Luftmengensteuerung zur Einstellung der Betriebsparameter und LEDs zur Anzeige der Betriebszustände die komfortable Regelung Ihrer Luftschleieranlage.
Hohe Prozesssicherheit
Perfekte Integration
Einfache, intuitive Bedienbarkeit
Solide Verarbeitung
Wir bieten vielfältiges Zubehör für verschiedene Anwendungsfälle
